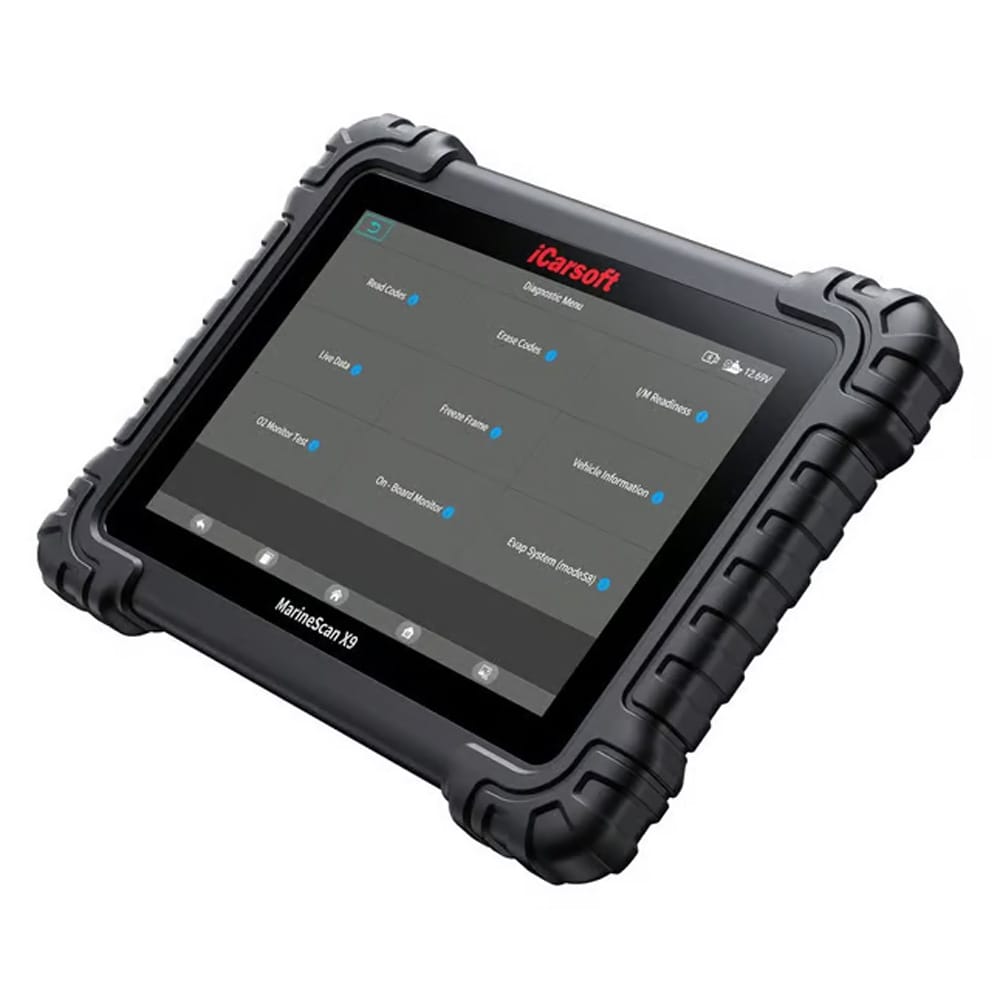

iCarsoft MarineScan X9 – venediagnostiikka interaktiivisilla kytkentäkaavioilla
- Monijärjestelmädiagnostiikka vesijeteille sekä perä- ja sisämoottoreille
- Lue ja poista vikakoodeja, tarkastele reaaliaikaista dataa ja suorita aktivointitestejä
- 10 tuuman kosketusnäyttö ja langaton Bluetooth 5.0 BLE -yhteys VCI-laitteeseen
iCarsoft MarineScan X9 on ammattitasoinen venediagnostiikkalaite vesijettien sekä perä- ja sisämoottoreiden vianmääritykseen. Monijärjestelmädiagnostiikka kokoaa merimoottoreiden elektronisten ohjausjärjestelmien diagnostiikkatoiminnot 10 tuuman tablettilaitteeseen. Voit lukea vikakoodeja yhteensopivista ohjausjärjestelmistä, tarkastella ohjainlaitteen tietoja ja seurata valitun moduulin reaaliaikaista dataa. Kun vika on tutkittu ja korjattu, tallennetut vikakoodit ja vikahistoria voidaan poistaa. Käytettävissä olevat datapisteet ja toiminnot riippuvat valitusta merkistä ja mallista, joten ajantasainen ajoneuvo- ja toimintoluettelo kannattaa tarkistaa ennen käyttöä.
MarineScan X9 tarjoaa myös aktivointitestejä, joilla diagnostiikkalaite lähettää komentoja ohjainlaitteelle ja seuraa järjestelmän vastetta reaaliajassa. Puhallintestillä voidaan tarkistaa jäähdytyspuhaltimen toiminta, kun taas polttoainepumpputesti aktivoi pumpun sen toiminnan tarkistamista varten. Säännöllistä huoltoa varten käytettävissä ovat öljyhuollon nollaus, moottorin käyttötuntien lukeminen ja tyhjäkäyntinopeuden säätö. Langattoman VCI-yhteyden ansiosta tabletti voidaan sijoittaa jopa 10 metrin päähän liitäntälaitteesta. USB 2.0 mahdollistaa myös langallisen tiedonsiirron.
Vikakoodit, ohjainlaitteen tiedot ja reaaliaikainen data

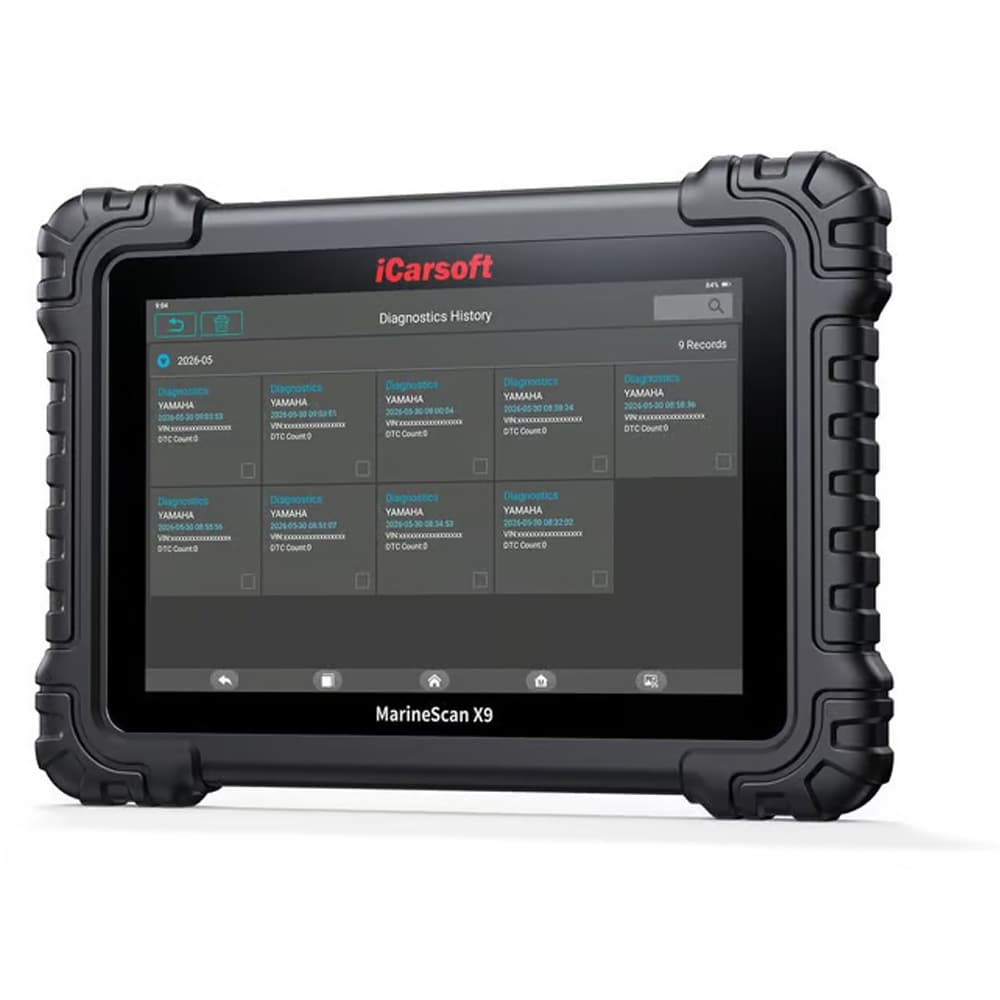

MarineScan X9 lukee ja näyttää merijärjestelmän diagnostiset vikakoodit sekä pysäytyskuvatiedot silloin, kun ne ovat saatavilla. Korjauksen jälkeen tallennetut vikakoodit ja vikahistoria voidaan poistaa. Moduulinäkymä näyttää ohjainlaitteen tietoja, kuten osanumeron, laiteohjelmistoversion ja teknisiä tietoja. Reaaliaikaisen datan näkymässä voidaan puolestaan seurata valitun moduulin parametreja siinä järjestyksessä, jossa ohjainlaite lähettää ne. Näin diagnostiikkalaite antaa kokonaiskuvan sekä tallennetuista vioista että järjestelmän ajankohtaisista signaaleista vianmäärityksen aikana.
Aktivointitestit ja huoltotoiminnot
Aktivointitestit määräytyvät valitun merkin, vuosimallin ja mallin mukaan. MarineScan X9 voi lähettää suoria komentoja ohjainlaitteelle esimerkiksi solenoidiventtiilien, releiden ja kytkimien aktivoimiseksi sekä seurata samalla ohjausjärjestelmän reaaliaikaista dataa. Erillisellä puhallintestillä voidaan aktivoida jäähdytyspuhallin toimintatarkastusta varten. Polttoainepumpputestillä pumppu voidaan käynnistää sen toiminnan tarkistamiseksi. Huoltotoimintoihin kuuluvat öljyhuollon nollaus, moottorin käyttötuntien lukeminen ja tyhjäkäyntinopeuden säätö.
Interaktiiviset kytkentäkaaviot sähkövikojen diagnosointiin
Interaktiiviset kytkentäkaaviot auttavat hahmottamaan veneiden ja muiden yhteensopivien vesikulkuneuvojen sähköjärjestelmiä visuaalisesti. Komponenttihaun avulla voit tunnistaa virtapiirejä, liittimiä ja komponentteja osana samaa diagnostiikan työnkulkua. Tämä helpottaa signaalin seuraamista ohjainlaitteelta kyseiseen komponenttiin ja eri osien tunnistamista monimutkaisessa sähköjärjestelmässä. Toiminto on erityisen hyödyllinen silloin, kun vianmääritys etenee vikakoodista ja reaaliaikaisesta datasta johtojen, liittimien tai komponenttien fyysiseen tarkastukseen.
10 tuuman tabletti joustavilla yhteyksillä
10 tuuman kapasitiivisen LCD-kosketusnäytön resoluutio on 1280 × 800, joten näytöllä on hyvin tilaa vikakoodien, reaaliaikaisen datan ja kytkentäkaavioiden tarkasteluun. Android 8.1.0 -käyttöjärjestelmä, neliytiminen 1,3 GHz:n prosessori ja 64 Gt:n tallennustila muodostavat alustan diagnostiikkatoiminnoille. Bluetooth 5.0 BLE yhdistää tabletin VCI-laitteeseen jopa 10 metrin etäisyydeltä, ja USB 2.0 mahdollistaa langallisen tiedonsiirron. Wi-Fi 2,4 GHz -yhteyttä käytetään verkkoyhteyteen ja päivitystoimintoihin.
Käyttö korjaamolla ja venesatamassa
IP54-luokitus antaa laitteelle määritellyn suojan pölyä ja vesiroiskeita vastaan. 10 000 mAh:n ja 38 Wh:n litiumpolymeeriakku on suunniteltu liikkuvaan käyttöön, ja ilmoitettu testattu akunkesto on noin kahdeksan tuntia tyypillisessä diagnostiikkakäytössä Wi-Fi-yhteyden ollessa käytössä ja näytön kirkkauden ollessa standardoidulla tasolla. Todellinen käyttöaika riippuu käytettävistä toiminnoista ja asetuksista. Laitteen mitat ovat 309,5 × 218,5 × 33 mm ja nettopaino noin 1 199 g, joten diagnostiikkatyökalua voidaan siirtää eri työpisteiden välillä tarpeen mukaan.
Tekniset tiedot
- Malli: iCarsoft MarineScan X9
- Tuotetyyppi: Merikäyttöön tarkoitettu monijärjestelmädiagnostiikkalaite
- Käyttökohteet: Vesijetit, perämoottorit ja sisämoottorit
- Diagnostiikkatoiminnot: Vikakoodien luku, vikahistorian poisto, moduulitiedot, reaaliaikainen data ja aktivointitestit
- Huoltotoiminnot: Öljyhuollon nollaus, moottorin käyttötunnit ja tyhjäkäyntinopeuden säätö
- Näyttö: 10 tuuman kapasitiivinen LCD-kosketusnäyttö, 1280 × 800
- Käyttöjärjestelmä: Android 8.1.0
- Prosessori: Neliytiminen prosessori, 1,3 GHz
- Tallennustila: 64 Gt
- Kielet: 15
- Langaton yhteys: Bluetooth 5.0 BLE tabletin ja VCI-laitteen välillä
- Langaton kantama: Jopa 10 m tabletin ja VCI-laitteen välillä
- Muut liitännät: OBDII, USB Host, USB 2.0, USB Type-C ja Wi-Fi 2,4 GHz
- Kotelointiluokka: IP54
- Akku: 3,8 V / 10 000 mAh / 38 Wh litiumpolymeeri
- Akunkesto: Noin 8 tuntia tyypillisessä diagnostiikkakäytössä
- Lataus: 5 V DC Type-C-liitännän kautta, 5 V / 2 A
- Virrankulutus: 600 mA, 3,8 V, LCD-näytön ja Wi-Fi-yhteyden ollessa käytössä
- Käyttölämpötila: 0–50 °C
- Säilytyslämpötila: −20–70 °C
- Ilmankosteus: 5–95 %, ei kondensaatiota
- Mitat: 309,5 × 218,5 × 33 mm
- Nettopaino: Noin 1 199 g
- Meridiagnostiikan protokollat: ISO 9141-2, ISO 14230-2, ISO 15765, K/L-Line, Flashing Code, SAE J1850 VPW, SAE J1850 PWM, ISO 11898 CAN, CAN FD, SAE J2610, GM UART, UART Echo Byte Protocol, Honda Diag-H Protocol, SAE J1939, SAE J1708, RS-485 ja RS-232
Article number: 134103
