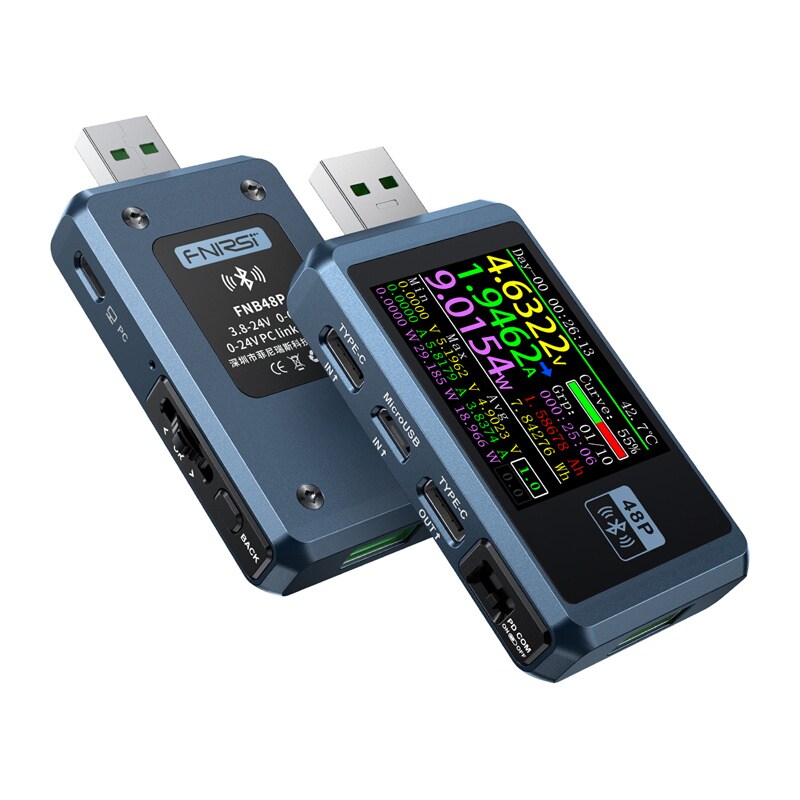

FNIRSI FNB48P BT USB-porttitesterin Bluetooth-yksikkö

USB-lataus- ja pikalatausprotokollan testaaja USB-A:lle, USB-C:lle ja Micro-USB:lle

• Mittaa jännitteen (4-24 V), virran (0-6,5 A) ja tehon (0-156 W) suurella resoluutiolla
• Tukee USB-A sisään/ulos, USB-C sisään/ulos, Micro USB sisään ja oma PD COM-liitin
• Bluetooth- ja PC-yhteys tietojen tarkastelua, analysointia ja arkistointia varten

FNIRSI FNB48P BT on USB-portin testeri, jota käytetään latauskäyttäytymisen analysointiin ja tarkistamiseen USB-virta-asetuksissa. Sen avulla voit seurata keskeisiä sähköisiä parametreja reaaliajassa, tarkistaa pikalatauksen toiminnan ja arvioida kaapelin laatua. Se soveltuu huoltotöihin, asentajille ja integroijille sekä elektroniikan käyttäjille, jotka tarvitsevat toistettavia mittauksia testatessaan latureita, kaapeleita, virtapankkeja ja virtalähteitä.

Pikalatausprotokollan tunnistaminen ja todentaminen

Tämä testeri tunnistaa ja tarkistaa yleiset pikalatausstandardit: Apple 2.4A, QC2.0, QC3.0, USB Power Delivery, Samsung AFC, Huawei FCP ja SCP, OPPO VOOC, DASH, WARP, SuperVOOC ja PE+ 1.1 / 2.0. Tämä tukee laturin, kaapelin ja laitteen yhteensopivuustarkastuksia asennuksen tai vianmäärityksen aikana.

Kaapelidiagnostiikka kaapeleiden tunnistamiseen ja arviointiin

Se voi tunnistaa PD e-marker -kaapelit lukemalla CC-linjan tiedot ja e-marker-sirun tiedot, ja se tukee DASH-kaapeleiden tunnistamista lukemalla tietoja niiden piireistä. Sisäänrakennettu kaapelin vastuksen mittaus (kaksivaiheinen tila vakiovirtakuormalla) auttaa arvioimaan kaapelin kuntoa ja vastuksen vaikutusta tehohäviöön.

Näyttö, kuvaajat ja tietojen tallennus käytännön testausta varten

1,77 tuuman HD-näyttö näyttää tärkeimmät lukemat yhdellä silmäyksellä. Neljä kuvaajatilaa tukevat erilaisia analyysinäkymiä: jännite/virta-suhde, DD-jännite, offline-tallennus ja tehon aaltoilu vaihtovirtakytkennän avulla. Laite voi tallentaa jopa kymmenen mittaustietoryhmää, ja se sisältää akun kapasiteetin laskenta-algoritmit, jotka auttavat arvioimaan lataustehokkuutta ja tehokasta kapasiteettia.

Kestävä kotelo ja helpompi käsittely mittausten aikana

Sisäänrakennettu painovoima-anturi mahdollistaa näytön automaattisen 180°:n kääntämisen (ja 360° yksinkertaisessa tilassa), jotta lukemat pysyvät luettavina eri asennoissa. CNC-jyrsitty metallikotelo suojaa elektroniikkaa säännöllisessä penkki- ja kenttäkäytössä. Tekniset tiedot - Valmistaja: FNIRSI - Malli: FNB48P BT - Valvottava jännite: alue 4-24 V, resoluutio 0,00001 V, tarkkuus ± (0,2 % + 2) % - Valvottu virta: alue 0-6,5 A, resoluutio 0,00001 A, tarkkuus ± (0,5% + 2) - Valvottu teho: alue 0-156 W, resoluutio 0,00001 W, tarkkuus ± (0,5 % + 2) - Ekvivalenttikuorman resistanssi: alue 0-9999,9 Ω, resoluutio 0,0001 Ω, tarkkuus ± (0,5 % + 2) - D+ / D- verkkojännite: alue 0-3,3 V, resoluutio 0,001 V, tarkkuus ± (1,0 % + 2) - Laitteen lämpötila: resoluutio 1 °C, tarkkuus ± (1,2 % + 3) - Kapasitanssi: alue 0-9999,99 Ah, resoluutio 0,00001 Ah - Kulutettu energia: alue 0-9999,99 Wh, resoluutio 0,00001 Wh - Johdon vastus: alue 0-9999,9 Ω, resoluutio 0,0001 Ω - Toiminta-aika: enintään 99 päivää 23 tuntia 59 minuuttia 59 sekuntia, resoluutio 1 s - Tietojen tallennusaika: enintään 999 tuntia 59 minuuttia 59 sekuntia, resoluutio 1 s
