Oskilloskooppitunnistin 1X/10X vaimennuksella ja jopa 100 MHz kaistanleveydellä
- Taajuusvaste: DC-6 MHz (1X), DC-100 MHz (10X)
- Käyttöjännite: <200 V DC + AC (huippu) 1X:ssä, <600 V DC + AC 10X:ssä
- 120 cm:n kaapeli ja n. 80 g:n paino helpottavat työskentelyä työpöydän ääressä

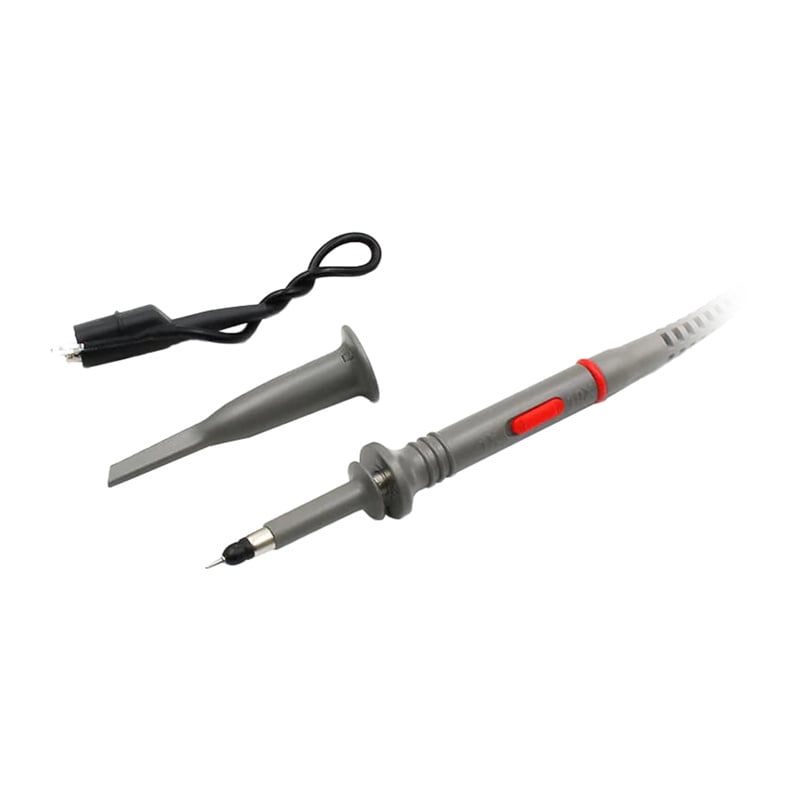

Fnirsi P6100 on oskilloskooppianturi elektronisten signaalien mittaamiseen diagnostiikan, huollon ja yleisten elektroniikkatöiden aikana. Sen 1X- ja 10X-tilojen avulla voit sovittaa anturin asetukset mitattavaan piiriin ja tyypillisiin oskilloskooppiasetuksiin työpajoissa ja harrastelaboratorioissa.
Käytännön käyttö elektroniikan vianmäärityksessä
Käytä anturia mittausasemalla kytkemällä se piirilevyjen ja elektroniikkamoduulien testipisteisiin. 120 cm:n kaapeli tukee helpompaa reititystä vaikeammin saavutettaviin mittauskohteisiin, ja kevyt rakenne auttaa vähentämään oskilloskoopin tuloliitäntään kohdistuvaa rasitusta.
Mukana
- Fnirsi P6100 oskilloskooppianturi
Specificfikation - Valmistaja: Fnirsi - Malli: Fnfirsi, FnsiSeab, FnsiSeab, FnsiSeab: P6100 - Taajuusvaste: DC-6 MHz (1X-tila), DC-100 MHz (10X-tila) - Vaimennussuhde: 1:10 - Sisääntulokapasitanssi: 1X: 85 pF-120 pF, 10X: 18,5 pF-22,5 pF - Kompensointialue: 10 pF-30 pF - Nousuaika: < 3,5 ns - Käyttöjännite: 1X: < 200 V DC + AC (huippu), 10X: < 600 V DC + AC - Kaapelin pituus: 120 cm - Käyttölämpötila-alue: -10°C - +50°C - Varastointilämpötila-alue: -20°C - +75°C - Kosteus: ≤ 5 % (suhteellinen kosteus) - Paino: 80 g - Väri: harmaa-musta
