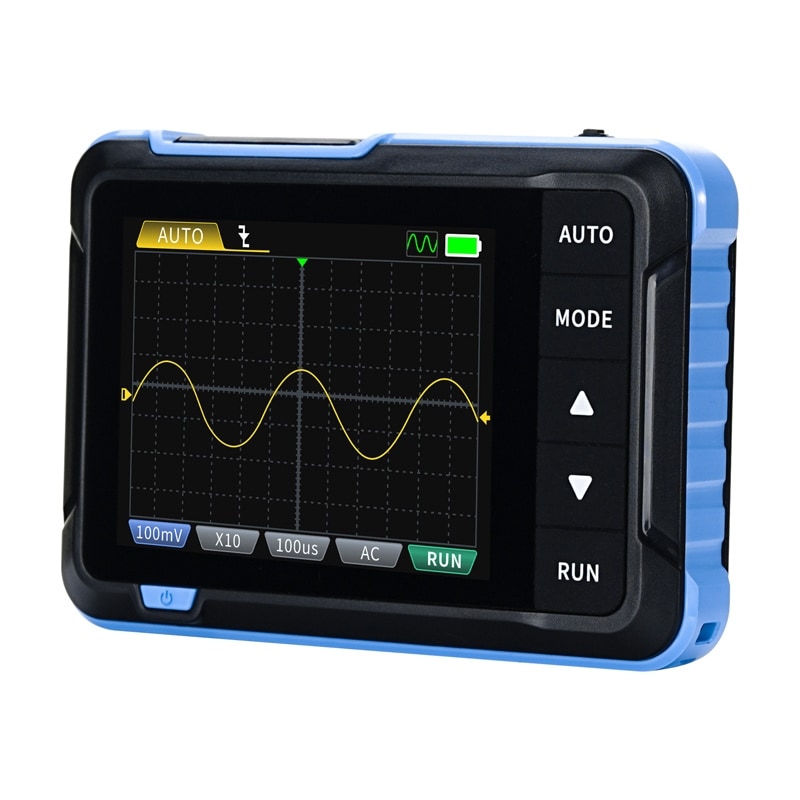

Kannettava 2-in-1-miniosilloskooppi FNIRSI DSO153 -signaaligeneraattori

Kompakti kädessä pidettävä oskilloskooppi ja signaaligeneraattori aaltomuodon mittaukseen ja testisignaalien tuottamiseen

• Kaistanleveys 1 MHz, näytetaajuus 5 Ms/s, aikaperustan alue 500 ns – 20 s
• Jännitteen mittausalue jopa 400 V; laukaisutilat: automaattinen, yksittäinen, normaali
• Sisäänrakennettu 1 000 mAh:n akku, jossa automaattinen virrankatkaisu; lataus ja päivitykset USB-C-liitännän kautta; mukana anturit ja lisävarusteet

FNIRSI DSO153 on kämmenenkokoinen 2-in-1-laite, jossa yhdistyvät signaalien tarkasteluun ja mittaukseen tarkoitettu oskilloskooppi sekä testiaaltomuotojen luomiseen tarkoitettu signaaligeneraattori. Se sopii työpöytäkäyttöön ja kenttäkäyttöön, joissa tarvitaan kompakti työkalu vianetsintään ja perussignaalitestaukseen.

Suunniteltu käytännön vianetsintään

Käytä aaltomuodon pysäytys-, zoomaus- ja siirtotoimintoja signaalien tarkempaan tarkasteluun ja häiriöiden tai modulaation muutosten tunnistamiseen. Sitä voidaan käyttää erilaisten signaalityyppien tarkistamiseen, kuten verkkovirtaan liittyvien signaalien, kytkentävirtalähteiden ja pulssiaaltomuotojen tarkasteluun elektroniikkaprojekteissa, huoltotöissä ja opetuksessa.

Signaaligeneraattori perustestaustehtäviin

Sisäänrakennettu generaattori tukee 14 aaltomuototyyppiä, joiden taajuusalue on 0–10 kHz, käyttöjakso 0–100 % ja amplitudi 0,1–3 V, minkä ansiosta se on hyödyllinen tunnetun signaalin syöttämiseen diagnostiikan ja verifioinnin aikana.

Kannettava käyttö ja jokapäiväinen käytettävyys

Sisäänrakennettu 1 000 mAh:n litiumakku mahdollistaa työskentelyn ilman laturia, ja automaattinen sammutustoiminto auttaa vähentämään turhaa virrankulutusta. 90°:n kulmaan taittuva jalusta helpottaa laitteen sijoittamista työpinnalle, ja USB-C-porttia käytetään lataamiseen ja ohjelmistopäivityksiin. Käyttöliittymä tukee kahdeksaa kieltä (kiina, englanti, venäjä, japani, espanja, portugali, saksa, korea).

Mukana toimitetaan

• Mini-osilloskooppi
• Mittauspää krokodilipidikkeellä
• Latauskaapeli
• Kaulanauha
• Sovitin
• P6100-mittauspää
• Käyttöohje

Tekniset tiedot - Valmistaja: FNIRSI - Malli: DSO153 - Kaistanleveys: 1 MHz - Näytetaajuus: 5 Ms/s - Aikaperustan alue: 500 ns – 20 s - Mitattavat arvot: 12 tyyppiä - Laukaisutila: automaattinen, yksittäinen, normaali - Jännitteen mittausalue: 400 V - 1 kHz:n kalibrointineliöaalto: tuettu - Hehku-toiminto: ei - Kuvan tallennus: ei - Triggeritason näyttö: ei - Signaaligeneraattorin taajuus: 0–10 kHz - Käyttöjakso: 0–100 % - Amplitudi: 0,1–3 V - Aaltomuodot: 14 tyyppiä - Siirtonopeus: 1 M - Tuetut kielet: 8 (kiina, englanti, venäjä, japani, espanja, portugali, saksa, korea) - Signaaligeneraattoritoiminto: tuettu - Automaattinen sammutus: tuettu - Teemavärien vaihto: tuettu
