Kannettava 10 MHz:n oskilloskooppi, jossa on sisäänrakennettu 13-aaltomuotoinen signaaligeneraattori testaukseen ja oppimiseen
- 10 MHz:n kaistanleveys, 48 Ms/s näytteenottotaajuus
- Aikaperustan alue: jännitteen mittausalue: jopa 400 V asti
- Sisäänrakennettu signaaligeneraattori, jossa on 13 aaltomuototyyppiä penkkitestausta ja harjoittelua varten

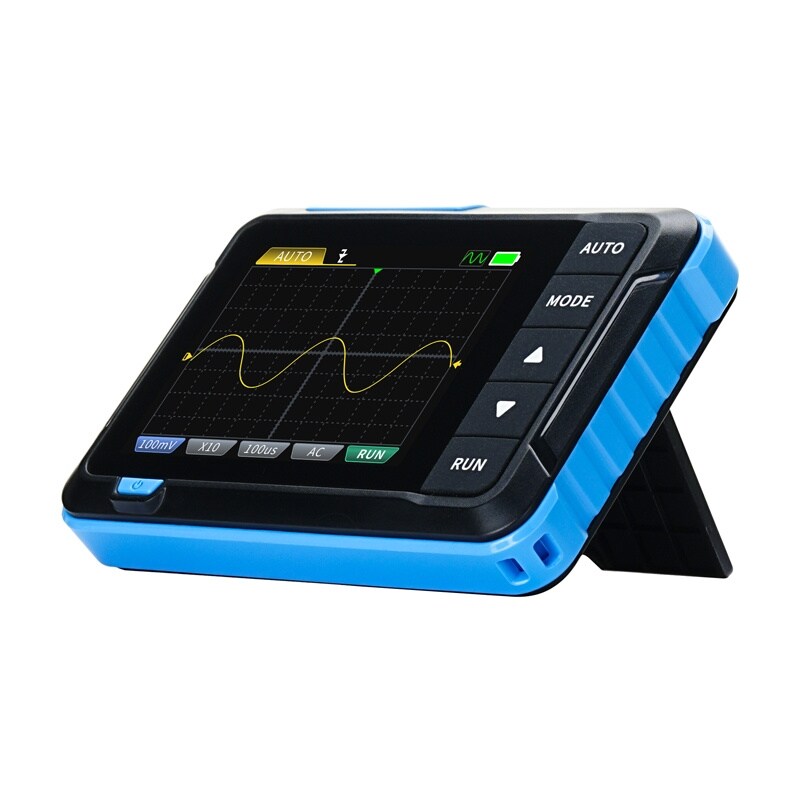

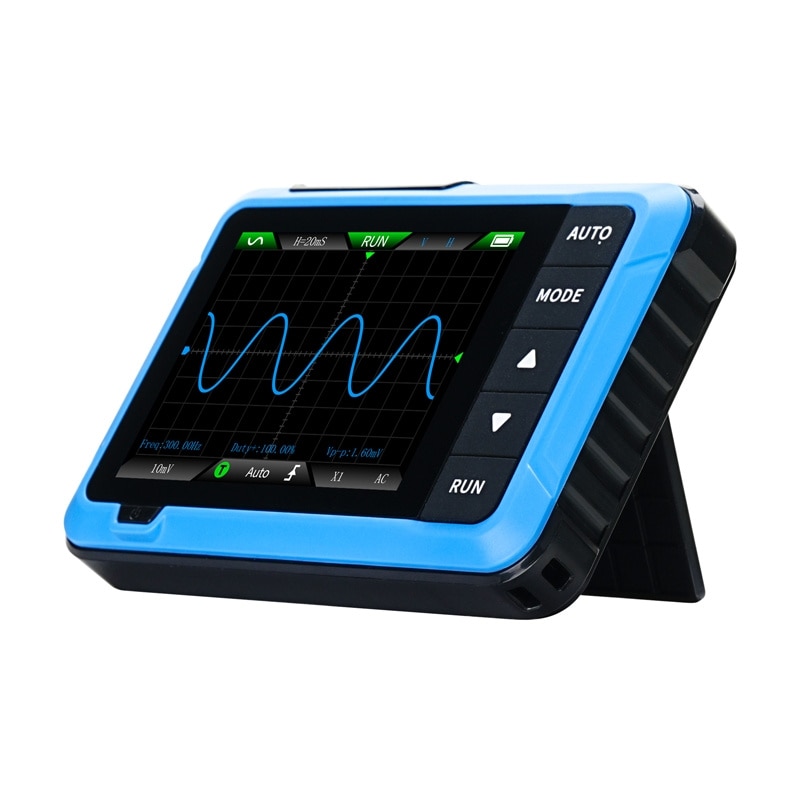

FNIRSI DSO510 on kompakti, kannettava 2-in-1-työkalu, jossa yhdistyvät oskilloskooppi ja signaaligeneraattori sähköisten aaltomuotojen, kuten verkkojännitteen ja pulssisignaalien, tarkistamiseen ja analysointiin. Se tukee toimintoja, kuten automaattista asetusta, liipaisutason näyttöä, aaltomuodon pysäytystä/zoomia/panoraamaa ja kuvan tallennusta, joiden avulla signaalin käyttäytyminen voidaan tallentaa ja tarkastella vianmäärityksen, oppimisen ja jokapäiväisen elektroniikkatyön aikana.
Käytännöllinen kannettava muotoilu jokapäiväisiin mittauksiin
Kämmenen kokoinen muoto ja kokoontaitettava jalusta (säädettävissä jopa 90°) tekevät siitä sopivan kädet vapaana käytettäväksi työpöydällä tai kentällä. Sisäänrakennettu 1000 mAh:n litiumioniakku tukee pidempää käyttöaikaa ja sammuu automaattisesti, kun laite ei ole käytössä, ja lataus sekä ohjelmistopäivitykset hoidetaan USB-C:n kautta.
Pakkauksessa mukana
- Minioskilloskooppi
- Anturi krokotiiliklipsillä
- Latauskaapeli
- Kaulanauha
- Sovitin
- P6100-anturi
- Käyttöopas
Specifikation - Valmistaja: FNIRSI - Malli: DSO510 - Kaistanleveys: 10 MHz - Näytteenottotaajuus: näytteenottotaajuus: 48 Ms/s - Aikaperustan alue: 50 ns - 20 s - Mittaustyypit: 12 - Laukaisutilat: automaattinen, yksittäinen, normaali - Jännitteen mittausalue: enintään 400 V - 1 kHz:n neliöaaltokalibrointi: tuettu - Jälkivalotoiminto: tuettu (pois päältä / 500 ms / 1 s / ∞) - Kuvan tallennus: tuettu - Laukaisutason näyttö: tuettu - Signaaligeneraattorin taajuus: 0-50 kHz - Käyttövuorosykli: 0-100 % - Amplitudi: 0,1-3 V - Aaltomuodot: 13 tyyppiä
