Mittaa, analysoi ja vianmääritä elektroniikkaa yhdellä kompaktilla 3-in-1-laitteella
- 2-kanavainen oskilloskooppi 50 MHz kaistanleveydellä ja 250 MSa/s näytteenottotaajuudella
- 10,9 cm IPS-kosketusnäyttö 480 x 272 px tarkkuudella ja karkaistulla lasilla
- Sisäänrakennettu digitaalinen yleismittari ja DDS-signaaligeneraattori vianmääritykseen ja signaalitestaukseen

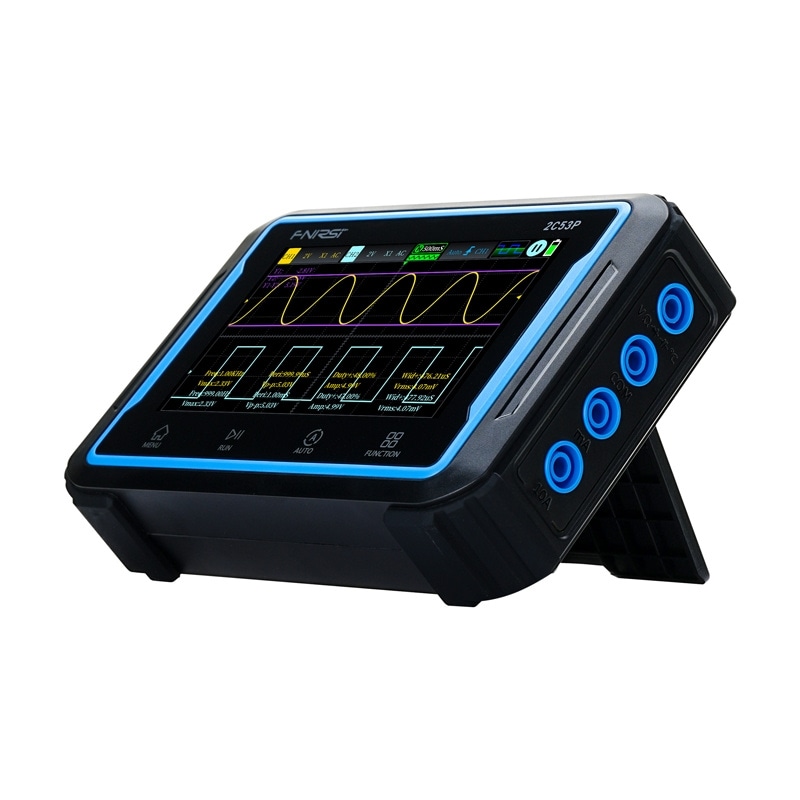

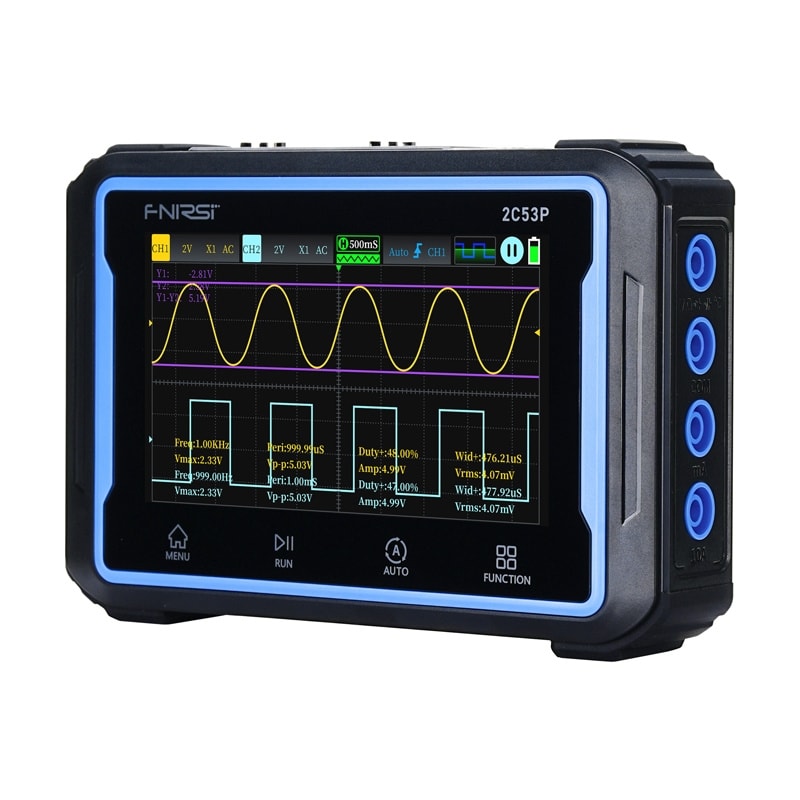

FNIRSI 2C53P on kompakti mittauslaite, jossa yhdistyvät oskilloskooppi, digitaalinen yleismittari ja DDS-signaaligeneraattori. Se sopii sähköisten ja elektronisten järjestelmien diagnosointiin, signaalianalyysiin ja vianmääritykseen työpajassa, laboratoriossa ja kenttätyössä.
Oskilloskoopissa on kaksi kanavaa, 50 MHz kaistanleveys ja 250 MSa/s näytteenottotaajuus. Sen avulla voidaan analysoida aaltomuotoja, pulssisignaaleja, häiriöitä ja äänisignaaleja. FFT, X-Y-tila, kursorimittaus, matemaattiset toiminnot ja True RMS helpottavat signaalien tarkempaa tutkimista.
Sisäänrakennettu yleismittari tukee AC/DC-jännitteen ja virran, resistanssin, kapasitanssin, diodin, jatkuvuuden ja lämpötilan mittausta. DDS-signaaligeneraattoria voidaan käyttää signaalitestaukseen enintään 10 MHz siniaalloilla ja enintään 5 MHz muilla aaltomuodoilla.
10,9 cm kosketusnäyttö näyttää mittaustiedot selkeästi ja tukee zoomausta ja panorointia. Mittaukset voidaan tallentaa kuvakaappauksina ja siirtää tietokoneelle USB:n kautta, mikä helpottaa dokumentointia ja tulosten jakamista.
Kompakti rakenne joustavaan vianmääritykseen
Sisäänrakennettu 4000 mAh litiumakku, USB-C-lataus ja säädettävä 90° jalusta tekevät FNIRSI 2C53P:stä käytännöllisen eri työpisteissä. Iskunkestävä kotelo helpottaa turvallista käsittelyä liikkuvassa vianmäärityksessä ja päivittäisessä käytössä.
Tekniset tiedot
- Valmistaja: FNIRSI
- Malli: 2C53P
- Tuotetyyppi: 3-in-1-oskilloskooppi kosketusnäytöllä
- Toiminnot: Oskilloskooppi, digitaalinen yleismittari ja DDS-signaaligeneraattori
- Mitat: 14,5 x 3,5 x 9,8 cm
- Paino: 360 g
- Näyttö: 10,9 cm IPS-värinäyttö karkaistulla lasilla
- Näytön tarkkuus: 480 x 272 px
- Taustavalo: Kyllä
- Virtalähde: USB Type-C, 5 V / 2 A
- Akku: Litium, 4000 mAh
- Tuetut kielet: Kiina, englanti, venäjä, japani, espanja, portugali, saksa ja korea
- Oskilloskooppikanavat: 2
- Kaistanleveys: 50 MHz
- Näytteenottotaajuus: 250 MSa/s
- Aikaperusta: 10 ns/div - 10 s/div
- Näyttötilat: YT, XY ja scroll
- Tuloimpedanssi: 1 MΩ
- Koetintila: 1x / 10x
- Liipaisutyyppi: Nouseva ja laskeva reuna
- Liipaisutasot: 8, positiiviset ja negatiiviset
- Liipaisutilat: Automaattinen, normaali ja yksittäinen
- Muisti: 13M
- Vertikaalinen herkkyys: 10 mV/div - 10 V/div
- Vertikaalinen resoluutio: 8 bittiä
- Kaistanleveysraja: 20 MHz
- Tulokytkentä: AC/DC
- Jännitesuojaus: 400 V
- Mittaustoiminnot: Prd, Freq, Vpp, Vmax, Vmin, Vrms, Vavg, Vamp, Du+, Du-, Wid+ ja Wid-
- Signaaligeneraattorin taajuus: 0-10 MHz, sini enintään 10 MHz ja muut aaltomuodot enintään 5 MHz
- Signaaligeneraattorin amplitudi: 0,1-3,0 V
- Kanttiaallon pulssisuhde: 0-100 %
- Tuki: Aaltomuodon kuvakaappauksen tallennus ja USB-tiedostonsiirto PC:lle
- Mukana tulevat tarvikkeet: Oskilloskooppi, koettimet hauenleukaliittimillä, 2 P6100-koetinta, yleismittarin koetin, datakaapeli ja käyttöopas
Article number: 130895
