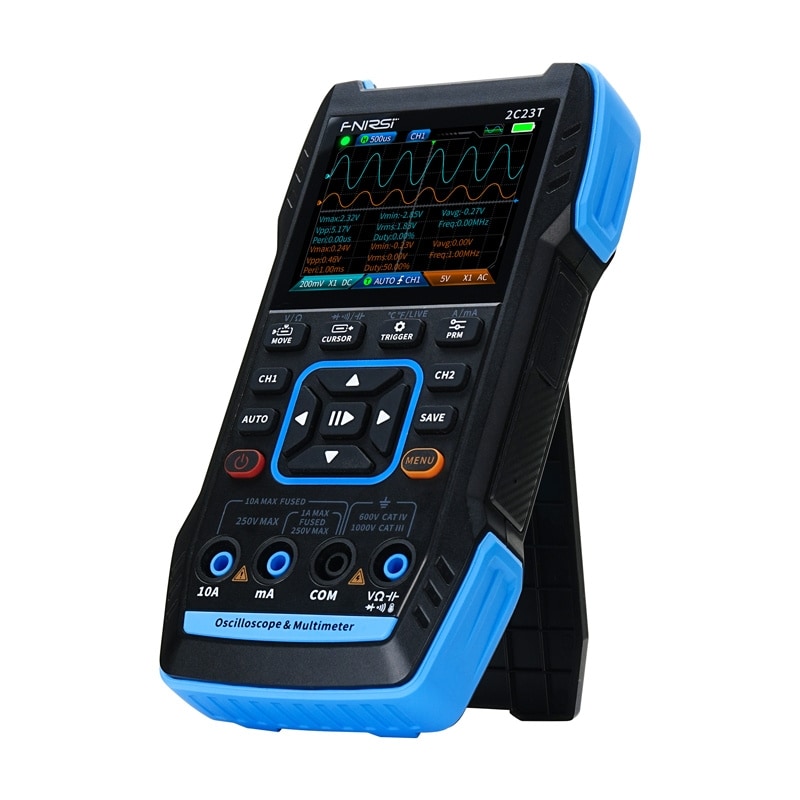

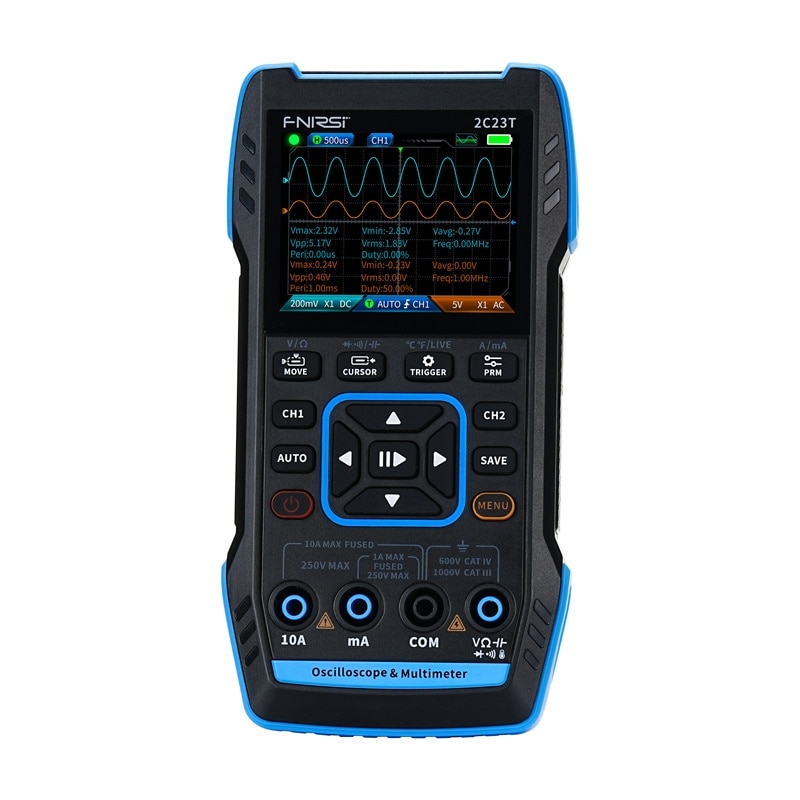

FNIRSI 2C23T 3-in-1 oskilloskooppi, yleismittari ja signaaligeneraattori - Kaksikanavainen ja 50 MS/s
- Kaksikanavainen oskilloskooppi 10 MHz kaistanleveydellä
- True RMS -yleismittari automaattisella alueen valinnalla
- Signaaligeneraattori 1 Hz-2 MHz, jossa on säädettävä amplitudi
FNIRSI 2C23T on kompakti ja monipuolinen mittauslaite, jossa yhdistyvät oskilloskooppi, yleismittari ja signaaligeneraattori yhdessä laitteessa. Sisäänrakennetun 3000 mAh:n litiumakun ansiosta saat jopa 8 tunnin yhtäjaksoisen käyttöajan, joten laite soveltuu sekä työpajoihin että kenttätöihin. 2,8 tuuman värinäyttö, jossa on 320 × 240 pikselin resoluutio, antaa selkeät lukemat myös vaihtelevissa valaistusolosuhteissa.
Oskilloskoopissa on kaksi riippumatonta kanavaa, joiden analoginen kaistanleveys on 10 MHz ja näytteenottotaajuus 50 MS/s. Vankka laitteistoarkkitehtuuri FPGA:lla, ADC:llä ja MCU:lla mahdollistaa tarkan signaalitoiston. Laite tukee automaattista, normaalia ja yksinkertaista liipaisua sekä nousevaa ja laskevaa reunaa. Aikaperusta-alue ulottuu 50 ns:stä 10 s:aan ja pystysuora herkkyys 20 mV/div:stä 10 V/div:iin (X1). Suurin tulojännite on 400 V. Aaltomuotokuvat on mahdollista tallentaa ja näyttää tietokoneella lisäanalyysiä varten.
Yleismittaritoiminto tukee vaihtojännitteen mittaamista 750 V:iin asti ja tasajännitteen mittaamista 1000 V:iin asti. Se mittaa myös virtaa, vastusta, kapasitanssia, diodeja ja jatkuvuutta sekä tunnistaa nolla- ja vaihejohtimet. True RMS -tekniikka ja automaattinen alueen valinta takaavat tarkat tulokset. Älykäs suojausjärjestelmä keraamisilla sulakkeilla lisää osaltaan sekä käyttäjän että laitteen turvallisuutta.
Integroitu signaaligeneraattori tarjoaa seitsemän signaalityyppiä: sini, neliö, kolmio, kokoaalto, puoliaalto, kohina ja DC. Taajuusalue on 1 Hz:stä 2 MHz:iin, säädettävä amplitudi on 0,1-3,3 V ja säädettävä työjakso 0-100 %. Tämä tekee siitä hyödyllisen elektronisten piirien testauksessa ja vianetsinnässä.
Kestävä ABS-rakenne on yhdistetty suojaavaan silikonisuojukseen, joka lisää iskunkestävyyttä. Kullattu PCB rakenne parantaa korroosionkestävyyttä. Sisäänrakennettu jalusta mahdollistaa vakaan sijoittamisen työtasolle, ja USB-C-portti mahdollistaa lataamisen 5V/1A:n kautta. 16,7 x 8,9 x 3,5 cm:n kokoinen ja 300 g:n painoinen laite on helppo kuljettaa.
Joustava mittauslaite useisiin sovelluksiin
FNIRSI 2C23T:llä voidaan analysoida verkkojännitettä, impulssisignaaleja, kvartsioskillaattorin kantoaaltoa, virtalähteiden jännitevärähtelyä ja audiosignaaleja. Monikielinen tuki ja ohjelmistopäivitysmahdollisuus tekevät laitteesta ajan myötä mukautuvan.
Tekniset tiedot
- Valmistaja: FNIRSI
- Malli: 2C23T
- Näyttö: 2,8 tuuman värinäyttö, 320 × 240 pikseliä
- Akku: Litium 3000 mAh
- Lataus: USB-C (5V/1A)
- Toiminnot: Oskilloskooppi, yleismittari, signaaligeneraattori
- Mitat: 16,7 x 8,9 x 3,5 cm
- Paino: 300 g
- Oskilloskooppi: 2 kanavaa, 10 MHz kaistanleveys, 50 MS/s
- Yleismittari: vaihtovirta 750 V:iin asti, tasavirta 1000 V:iin asti, True RMS (tosiasiallista keskihajontaa)
- Signaaligeneraattori: 1 Hz-2 MHz, 0,1-3,3 V amplitudi
- Oskilloskoopin suurin tulojännite: 400 V
- Materiaali: ABS ja silikonikotelo
- Kielet: englanti, venäjä, portugali, japani, saksa
- Sisältää: Oskilloskooppi, 10X-anturi, krokotiilianturi, yleismittarianturi, latauskaapeli, käyttöopas
