Kannettava analoginen signaaligeneraattori PLC:n testaukseen, diagnostiikkaan ja kalibrointiin (0-24 mA, monialueinen jännite)
- Jännitelähtö: ±12 V, useita valittavia tiloja (mukaan lukien 0-10 V ja ±5 V)
- Virtalähtö: 0-24 mA (tukee 0-20 mA ja 4-20 mA), kuormitusvastus ≤ 500 Ω
- Tukee aktiivista/passiivista virtalähtöä ja 2-, 3- ja 4-johdinasennuksia joustavaa kenttäkäyttöä varten

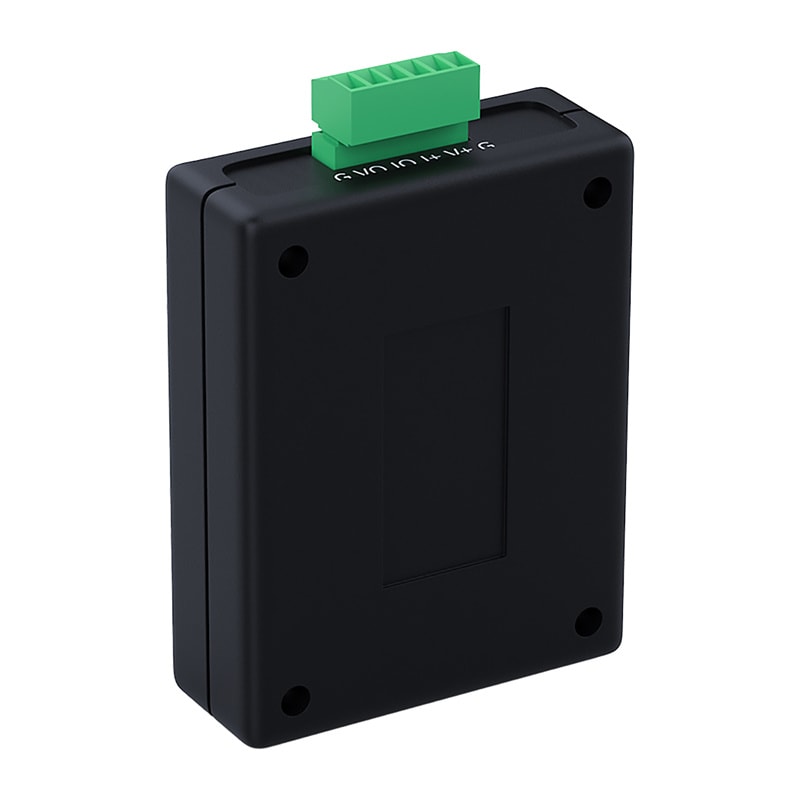

FNIRSI SG-002 on monikäyttöinen signaaligeneraattori, jota käytetään ohjattujen jännite- ja virtasignaalien tuottamiseen automaatio- ja ohjausjärjestelmien testaamiseen, diagnosointiin ja käyttöönottoon. Se sopii huoltoteknikoille, automaatioinsinööreille, asentajille, integroijille ja laboratorioille, jotka tarvitsevat kompaktin lähteen yleisille analogisille signaaleille antureiden simuloimiseksi, mittaussilmukoiden todentamiseksi ja analogisten tulojen tarkistamiseksi.
Suunniteltu automaatio- ja ohjausjärjestelmätyöhön
SG-002 on tarkoitettu käytettäväksi PLC:iden, taajuusmuuttajien, proportionaaliventtiilien, antureiden ja muiden ohjauslaitteiden kanssa. Aktiivinen ja passiivinen lähtötoiminto auttaa, kun testataan erityyppisiä analogiatuloja ilman lisävastuksia tai ulkoista virtalähdettä tyypillisissä skenaarioissa.
Kätevä säätö ja selkeä näyttö
Pyörivä kooderi tarjoaa karkea- ja hienosäädön nopeaa asetusta ja tarkkaa trimmausta varten, ja sitä tukee 4-numeroinen LED-näyttö, jossa on 8 kirkkaustasoa. Näyttötiloihin kuuluvat todellinen arvo ja prosenttiosuus, mikä helpottaa asetetun signaalin lukemista eri valaistusolosuhteissa.
Muisti ja pikakäynnistyspisteet toistuvia tehtäviä varten
Tallennetut asetukset palautuvat automaattisesti uudelleenkäynnistyksen jälkeen. Ohjelmoitavat pikakäynnistyspisteet mahdollistavat ennalta määritetyt signaalitasot, mikä on hyödyllistä toistuvissa testaus- ja huoltorutiineissa.
Tehovaihtoehdot penkki- ja kenttäkäyttöön
Laite voi saada virtansa 15-30 V:n tasavirralla (esimerkiksi 24 V:n ohjauskaappisyötöstä), 5 V:n mikro-USB:n kautta tai sisäänrakennetusta 3,7 V:n / 1100 mAh:n litiumparistosta. Laite voi toimia myös latauksen aikana.
Pakkauksessa mukana
- FNIRSI SG-002 -signaaligeneraattori

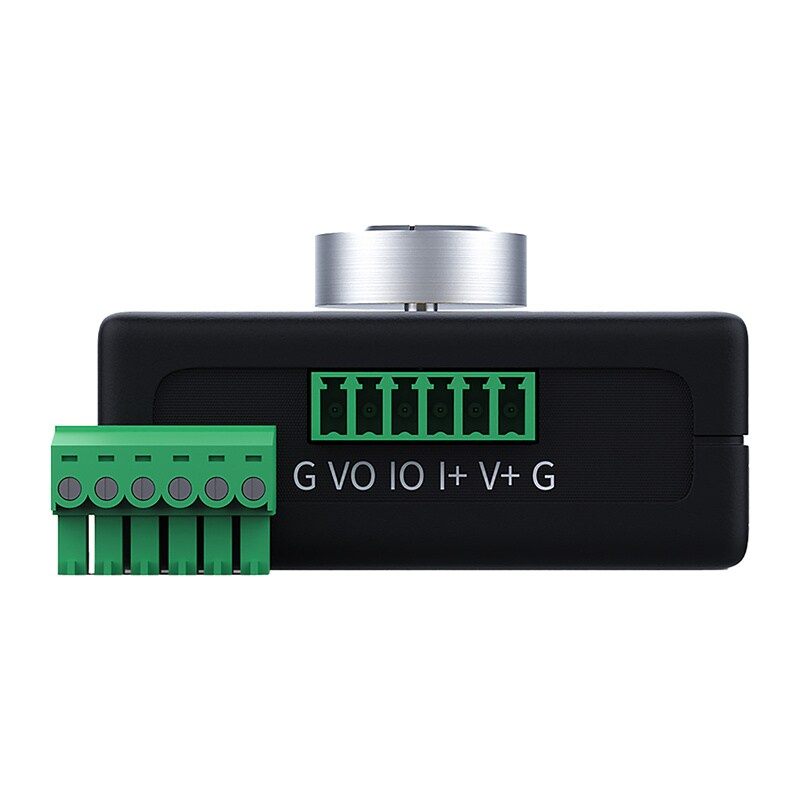

- Irrotettava liitinliuska
- USB-kaapeli (mikro-USB)
- Käyttöopas
Tekniset tiedot - Valmistaja: FNIRSI - Malli: SG-002 - Laitetyyppi: Monitoiminen jännite- ja virtasignaaligeneraattori - Jännitelähtöalue: ±12 V (monitila) - Käytettävissä olevat jännitetilat: ±12 V, ±5 V, 0-10 V, 2-10 V, 0-5 V, 1-5 V, 0-3,3 V, 0-2,5 V, 0-1 V, -10-0 V - Virtalähtöalue: 0-24 mA - Virtastandardit: 0-20 mA, 4-20 mA, 0-24 mA - Jännitetarkkuus kalibroinnin jälkeen: ±0,05 V - Virran tarkkuus kalibroinnin jälkeen: ±0,05 mA - Suurin kuormitusvastus (virta): ≤ 500 Ω - Virtalähdön tyyppi: Aktiivinen ja passiivinen - Tuetut johdotuskokoonpanot: 2-, 3- ja 4-johtiminen - Arvon säätö: Karkea ja hieno (kiertokooderi) - Säätötarkkuus: Karkeasäätö: Karkea säätö: 0.hienosäätö: Karkea säätö: 1-5 V / mA; Hienosäätö: 1-5 V / mA: 0.v / mA - Enkooderi: 30 pulssia kierrosta kohti - Näyttö: 4-numeroinen kirkas LED - Näytön kirkkauden säätö: 8 tasoa - Näyttötilat: Näytön kirkkaus: Todellinen arvo, prosenttiosuus, erikoistilat - Asetusten muisti: Kyllä (automaattinen palautus uudelleenkäynnistyksen jälkeen) - Pikakäynnistyspisteet: Kyllä, ohjelmoitavissa - Ulkoinen virtalähde: DC 15-30 V - USB-virtalähde: mikro-USB 5 V - Akkuvirtalähde: 1100 mAh litiumakku: Sisäänrakennettu 3,7 V / 1100 mAh litiumakku - Toiminta latauksen aikana: Kyllä - Signaaliliittimet: Liittimet: Irrotettavat liitinliuskat - Mitat: 28 mm: 89 × 69 × 28 mm - Sovellus: Teollisuusautomaatio, PLC, huolto, kalibrointi, laboratoriot, koulutus
