Kaapeleiden jäljitys- ja testauslaite LAN-, puhelin-, koaksiaali- ja sähkökaapeleille
- Kaapelinseuranta-alue: jopa 3000 m (puhelinlinjat) ja jopa 320 m (suojatut/suojaamattomat kaapelit)
- Napaisuuden osoitus: ±(5V-52V); jännitesuojaus: 52V DC
- Jatkuvuus-, oikosulku- ja katkaisutestaus sekä LAN-johtojen sekvenssin tarkistus 9 LED-valon avulla

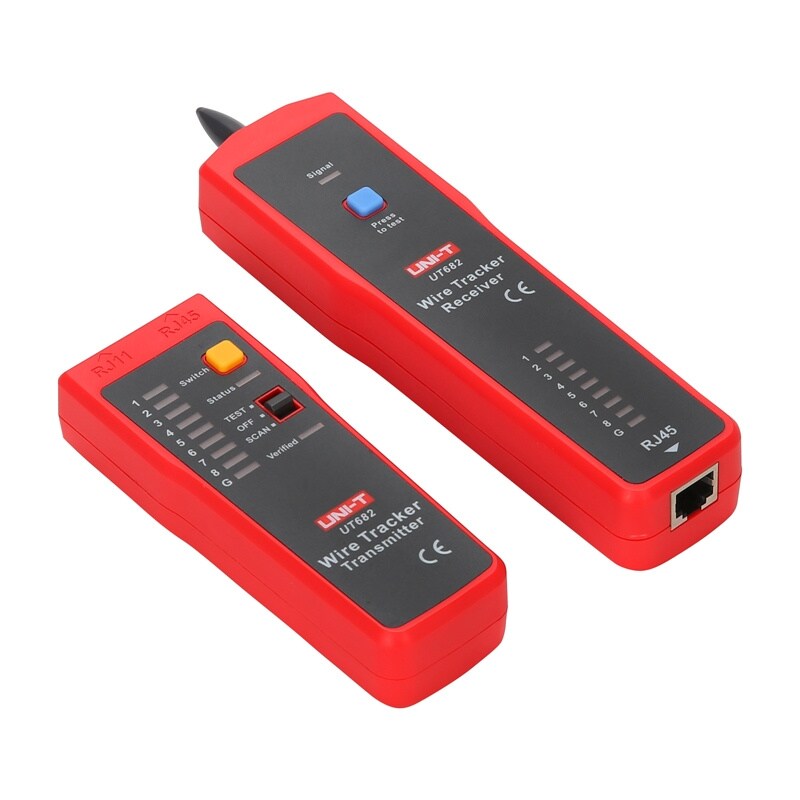

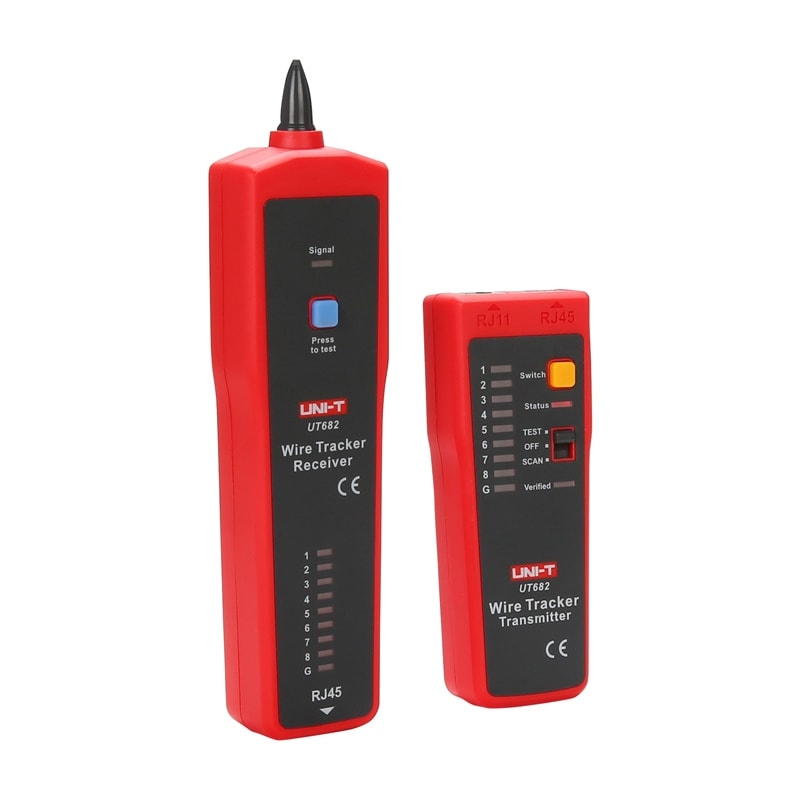

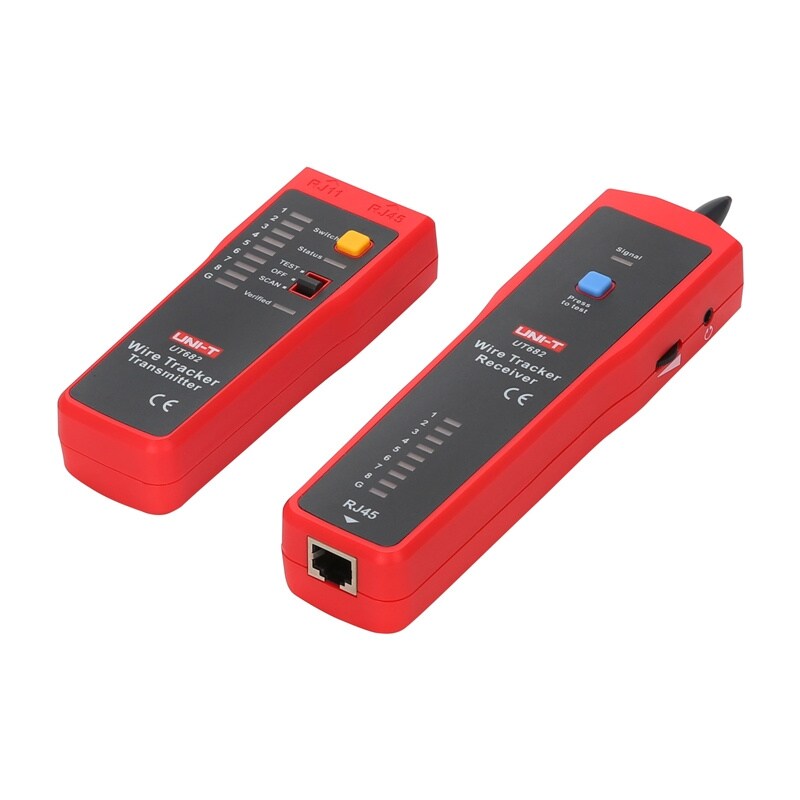

UNI-T UT682 on johtopaikannin (lähetin + vastaanotin), jota käytetään kaapeleiden jäljittämiseen, tunnistamiseen ja testaamiseen verkko-, puhelin- ja pienjänniteasennuksissa. Se auttaa asentajia ja huoltoteknikkoja löytämään oikean kaapelin, paikallistamaan johdotusvirheet ja tarkistamaan liitännät asennuksen ja vianetsinnän aikana.
Käytännön diagnostiikka asennuksissa ja huoltotöissä

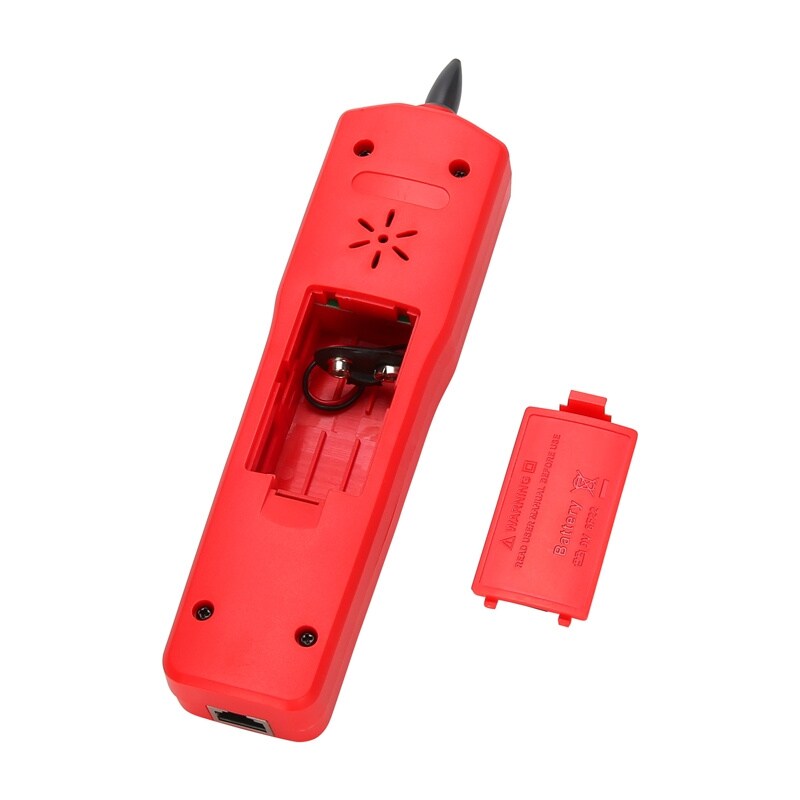

UT682 tukee kaapeleiden jäljittämistä valoisalla signaalin voimakkuuden ilmaisulla ja säädettävällä vastaanottimen äänenvoimakkuudella, mikä mahdollistaa selkeämmän tunnistamisen erilaisissa ympäristöissä. Sillä voidaan jäljittää kaapeleita aktiivisissa kytkentäkeskuksissa (≥100 m), ja siinä on valittavissa nopea/hidas toimintatila. Kaapelipaikannuksen lisäksi se mahdollistaa jatkuvuustarkastukset, oikosulun ja keskeytyksen havaitsemisen, tasajännitetason testauksen, tasajännitteen napaisuuden osoittamisen ja LAN-johtojen järjestyksen tarkistamisen 9 itsenäisen LED-valon avulla. Lähettimen ja vastaanottimen virtalähteenä toimivat 9 voltin paristot, ja sarjaan sisältyy kantolaukku ja liitäntäjohdot välitöntä käyttöä varten.
Tekniset tiedot - Valmistaja: Uni-T - Valmistajan koodi: UT682 - Sertifioinnit: CE, UKCA - Tuetut kaapelit: LAN, puhelinlinjat, koaksiaalikaapelit, sähkökaapelit - Kaapelinseuranta: puhelinjohdot 3000 metriin asti; suojattu/suojaamaton 320 metriin asti - Kytkentäkaapeleiden seuranta: Kyllä (≥100 m) - Oikosulku-/katkaisutesti: Kyllä - Napaisuuden osoitus: ±(5V-52V) - Tasajännitetason testi: Kyllä - Johdinsekvenssin mittaus: 9 riippumatonta LEDiä - Toimintatilat: nopea ja hidas valittavissa - Signaalin voimakkuuden ilmaisin: Kyllä - Kuulokeliitäntä: Kyllä - Äänenvoimakkuuden säätö: Kyllä - Virtalähde (lähetin ja vastaanotin): 9V paristo - Vastaanottimen toimintavirta: <40 mA (AC RMS) - Vastaanottimen valmiusvirta: ~10 mA - Jännitesuojaus: 52V DC - Käyttölämpötila-alue: 0-40°C - Käyttökosteus: 20-75 % RH - Käyttökorkeus: ≤2000 m - Nettopaino: lähetin 125 g; vastaanotin 153 g - Mitat: lähetin 125 × 48 × 28 mm; vastaanotin 195 × 48 × 30 mm
